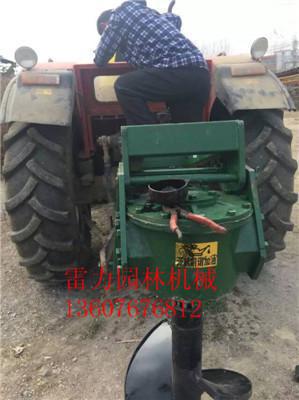

挖坑機是以拖拉機為源動力，利用刀片、刀軸的旋轉運動，對土壤進行出土作業的挖坑機具。它主要由萬向節、懸掛架、齒輪箱、鉆頭和拉桿等零部件組成。其中萬向節、齒輪箱為傳動裝置，刀片、刀軸為工作部件，其余部件為輔助裝置。

（一）萬向節總成

主要有活節夾叉、方軸夾叉、方套夾叉、十字節等組成。夾叉裝有孔用彈性擋圈，防止十字節滑出。十字節上裝有黃油嘴，內注黃油，供滾針軸承潤滑用。方軸和方套為滑動連接，在挖坑機升降或擺動時可自由調整。

（二）齒輪箱總成

主要有齒輪箱體、頂蓋、輸出軸、兩個圓錐齒輪組成。圓錐齒輪用以傳遞動力和改變傳動方向。頂蓋上裝有供通氣和加油用的螺塞，箱體下部裝有放油螺塞，箱內齒輪與軸均由花鍵聯接，齒輪用止退墊圈、圓螺母鎖緊，防止其軸向移動。

挖坑機在使用時，由于軸承、齒輪的磨損，其軸承間隙和齒輪間隙都會發生變化，因而必要時應加以調整。

齒輪箱圓錐齒輪嚙合印痕及齒側間隙的檢查和調整：

（1）嚙合印痕的檢查與調整

檢查時，先在大圓錐齒輪或小錐齒輪工作面上均勻涂一層紅丹油，轉動齒輪，看印痕大小及其分布，其正常的嚙合印痕是長度不少于齒寬的百分之四十，高度不少于齒高的百分之四十，且應分布在節元附近稍偏小端。
